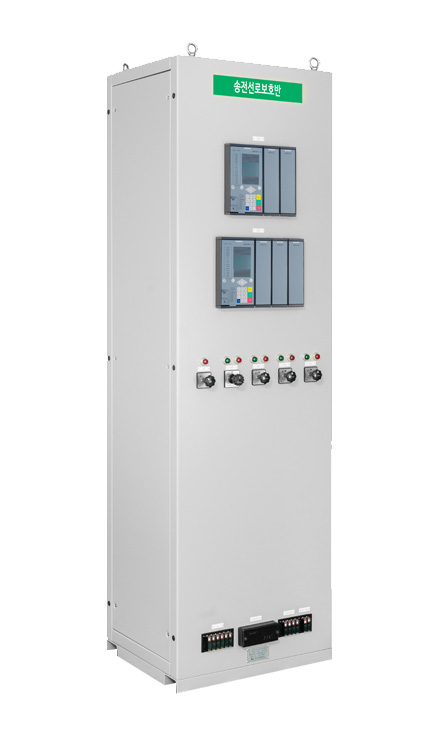

송전선로 보호반
제품 개요
송전선로는 발전단에서 수전단까지 전력을 수송하기 위한 전력설비로 전력시스템의 근간이며
특성상 넓은 지역에 걸쳐 시설되어있다.
따라서 다른 전력설비에 비해 낙뢰, 조류, 폭설 등 같은 다양한 요인에 의해 사고발생빈도가 매우 높다.
송전선로는 전력수송 기능뿐 아니라 사고시 전력조류 변화에 따른 안정도에 미치는 영향을 고려할 때 그 중요도가
매우 높으며 따라서 보호시스템의 신뢰성 있는 보호기능을 필요로 한다.
우리나라의 송전선로는 송전전압에 따라 154[kV]계통과 345[kV]계통이 주를 이루며 최근 산업의 발전으로 원활한
전력수송을 위해 756[kV]계통을 건설/운전하고 있다.
송전선로 보호를 위한 보호계전방식은 주보호기능으로 PCM 전류차동방식(87L)을 사용하고 후비보호로
3단계 거리계전방식을 사용한다.
따라서 송전선로 보호배전반은 SIEMENS 사의 선진기술로 개발된 주보호계전기(7SD8)와 후비보호계전기(7SA8)를 결합하여
보호기능의 신뢰성을 확보하고 노이즈 내성, 절연내력, 안정된 접지력, 내구성, 배치도 등 다년간의 축적된 보호반 제작기술과
전문인력을 접목함으로써 보다 신뢰성있는 제품을 생산 및 공급한다.

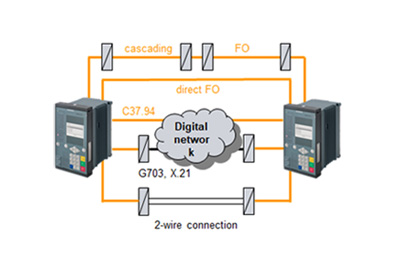

PCM 통신기능
-
전류차동 보호기능은 송전선로의 경우 원거리에 있는 계전기간 통신을 통해
양단의 전류를 계측하고 사고유무를 판단한다.
따라서 다양한 통신회선의 지원은 전류차동 보호기능의 원활한 적용을 지원하기 위한 중요한 요소이다.

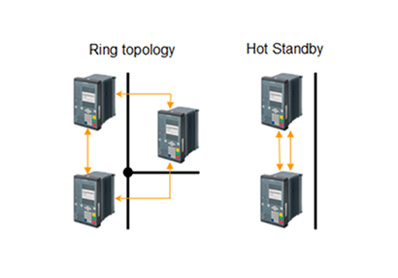

통신회선의 2중화(Ring/Chain)
-
원거리(Local/Remote) 통신을 위한 통신회선은 2단자 시스템의 주/예비회선과
3단자 이상의 다단자에 대한 Ring/Chain Topology를 제공함으로써
시스템의 신뢰성을 더욱 향상시킨다.

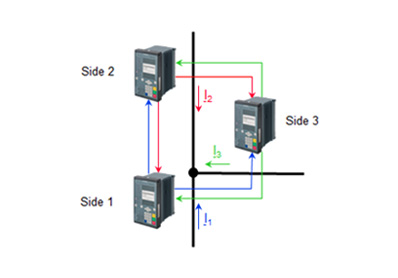

다단자 송전선로 보호기능
-
일반적인 2단자 송전선로 보호는 물론 3단자 이상의 송전선로 보호를 위한 보호기능을 제공함으로써
설비의 경제성 및 신뢰성, 운용상의 효율성을 제공한다.

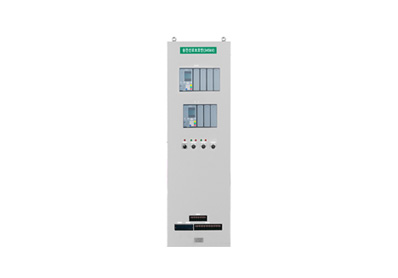

345[kV] 송전선로 보호배전반
-
345[kV]송전선로 보호배전반은 선로의 중요성을 고려하여 보호방식에 있어서 2계열화를
구성하는 방식을 적용한다.
즉 보호시스템의 구성면에서 볼 때 전류차동계전기와 거리계전기로 구성되는 154[kV] 송전선로 보호배전반을
2중화 구성함으로써 동작신뢰성을 확보한다.

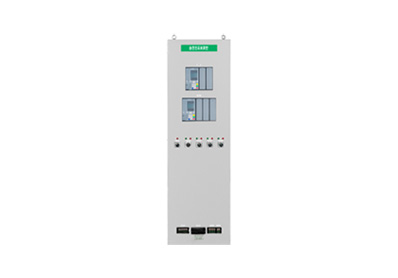

단거리 송전선로 보호배전반
-
산업의 발달과 함께 최근 도시지역의 송전선로는 대부분 지중화, 단거리화 되어가고 있다.
이러한 상황은 송전선로보호를 위해 적용하는 거리계전기의 임피던스 정정 및 동작의 신뢰성 저하를
가져올 수 있다.
따라서 단거리 송전선로 보호의 경우 이에 대한 대책으로 거리계전기 내부에 전류차동 계전기 기능을 포함하는
보호계전방식을 사용하여 주보호는 전류차동계전기가 수행하고 후비보호는 거리계전기+전류차동계전기가
수행하는 보호방식을 채택한다.

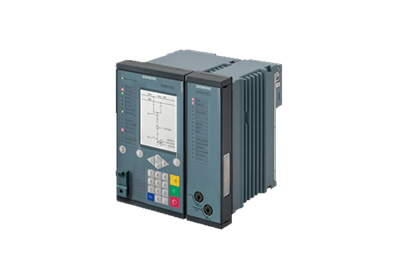

전류차동계전기(7SD8x)
-
- 계전기간 원거리 PCM통신을 위한 CCITT G.703규격, IEEE C37.94 규격 적용
- 통신에러 발생시 보호기능 유지를 위한 통신회선 2중화 설계
- 다단자 송전선로망의 Ring/Chain 통신망구성을 통한 차별화된 2중화 설계
- 2단자에 6단자까지 다양한 송전선로망의 전류차동보호방식 적용 가능
- 송전선로망에 결합된 변압기까지 수용할 수 있는 전류차동보호방식 적용 가능
- 고저항 지락고장 검출을 위한 고감도 보호기능 내장
- 원거리의 양단계전기간 통신지연보상을 통한 동기식 차동보호 적용

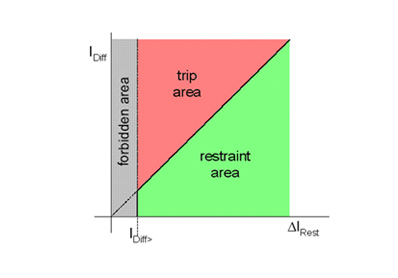

비율차동 특성
-
억제전류와 차동전류의 비에 의해 동작영역과 부동작영역으로 나누어지며 특히 억제전류의 경우
변류기에러, 동기에러, CT포화등을 고려한 안정정인 억제특성을 제공한다.
주요기능
- 전류 비율 차동 방식(각상별 독립보호기능)
- 변류기 에러 자동 보상 기능
- 단상/3상 변류기 개방 검출 기능
- 원거리 계전기간 PCM 통신 기능
- 충전 전류 보상 기능
- 자동재폐로 기능
- 고장점표정 기능
- 사용자 로직 구현 기능
- 다양한 고장 검출을 통한 오동작 방지 기능
- 자기진단 기능
- 단상/3상 트립 기능
- Metering 기능(전류, 전압, 유/무효 전력 등)
- Event Recording 기능 (Trip, Alarm, Fail 등)
- Local PC를 이용한 정정 및 고장 분석 기능
[ 분석프로그램(DIGSI), 표준파일(Comtrade) 변환 기능 ]

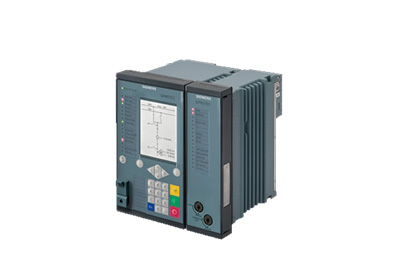

거리계전기(7SA8x)특징
-
- 3단자 송전선로망의 거리계전방식 적용 가능
- 5+1Zone의 정방향, 역방향, 무방향성 보호영역설정과 거리계전보호방식 적용 가능
- 다변형특성과 MHO 특성 선택적용 가능
- 중부하 조류에 의한 오버리치 방지 가능
- 병렬회선의 상호임피던스 보상적용 유·무 선택 가능
- 고저항 지락고장 검출을 위한 고감도 보호기능 내장
- 변류기 포화 감지 및 보상기능 내장

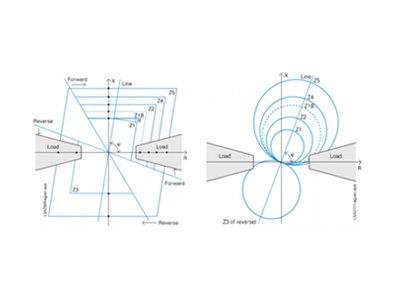

5+1Zone 임피던스 특성
-
전압과 전류를 이용한 임피던스를 계산함으로써 정방향과 역방향으로 나누어지는
5+1개의 동작영역을 제공하며 특히 동작특성에 있어서는 다변형 특성과 모호 특성을 모두 내장함으로서
사용자에게 선택성을 제공한다.
주요기능
- 5+1단계 거리계전방식(각상별 독립보호기능)
- 동기탈조검출 기능
- 자동재폐로 기능
- 방향비교방식의 보호기능
- 약전원단 보호기능
- Power Swing Blocking/Out of Step Tripping
- Switch-onto-Fault 보호기능
- STUB 보호기능
- 동기검출기능 및 단상/다상 재폐로 기능
- 단상/3상 변류기개방 검출기능
- 고장점표정 기능
- 사용자 로직구현 기능
- 다양한 고장검출을 통한 오동작방지 기능
- 자기진단 기능
- 단상/삼상 트립 기능
- Metering 기능 ( 전류, 전압, 유/무효 전력 등 )
- Event Recording 기능 ( Trip, Alarm, Fail 등 )
- Local PC를 이용한 정정 및 고장분석 기능
[ 분석프로그램(DIGSI), 표준파일(Comtrade) 변환 기능 ]
전기적 사양/정격
| 구분 | 항목 | 사양 | ||
|---|---|---|---|---|
| 전류차동계전기 | 거리계전기 | |||
| 정격 | 전원 | 압력전압 | DC : 48~300[V], AC : 80~265[V] (주파수 50/60[hz]) | |
| 소비전력 | Modular Type : Basemodule 기준 DC 13[W], AC 55[VA]/ 확장모듈 1개당 : DC 3W, AC 6VA | |||
| 아날로그 | 전류(CT) | 1[A] or 5[A], 부담 : Approx. 0.1[VA] | ||
| 전압(PT) | 0~200[V], 소비전력 < 0.1[VA] | |||
| 디지털 입력 |
접점수 : 다수의 확장모듈 적용으로 선택가능 전압범위 : 24 ~ 300[VDC] |
|||
| 디지털 출력 |
접점수 : 다수의 확장모듈 적용으로 선택가능 허용전류 : 5[A](Continuous), 30A for 1s, 250A for 30ms |
|||
| 통신 | 통신포트 | RS-232, RS-485, Ethernet, FO(Fiber Optic) | ||
| 프로토콜 | Profibus, DNP3.0, IEC61850, TCP/IP | |||
| 시각동기 | DCF77/IRIG-B/SNTP/IEEE 1588 | |||
