정지형 무효전력 보상장치(STATCOM)
시스템 개요
STATCOM(Static Synchronous Compensator) 시스템은 전력 계통의 전압 안정화 및 무효 전력 보상을 목적으로 사용하는 전력 전자 기반의 설비이다.
빠른 응답성과 높은 제어 정밀도를 통해 송전선로, 변전소 등에서 전압 유지 및 전력 품질 향상에 핵심적인 역할을 한다.
고객의 요청 및 프로젝트 사양에 따라 STATCOM 시스템 구성에 필요한
- 변압기 보호반
- STATCOM 제어반
- STATCOM Phase Unit 제어반
- 이더넷 스위치 통신반
- 고장기록반
- GIS BAY 제어반
등을 맞춤 설계(전체 항목), 제작(전체 항목) 및 시험(보호반 수행 가능)까지 수행하는 전문 제작 업체이다.
모든 제품은 고객이 제공하는 설계 기준, 규격, 사양에 맞춰 제작되며, 국내외 표준(IEC 61850 등)에 부합하는 품질 검증을 위해 필수 기능 검증 및 기본 시험을 완료한 후 납품한다.
당사는 "고객 사양 충족"과 "신뢰성 높은 제작 품질"을 최우선 가치로 삼고 있으며, STATCOM 시스템 및 전력 계통 구축 프로젝트의 안정적 수행을 지원한다.

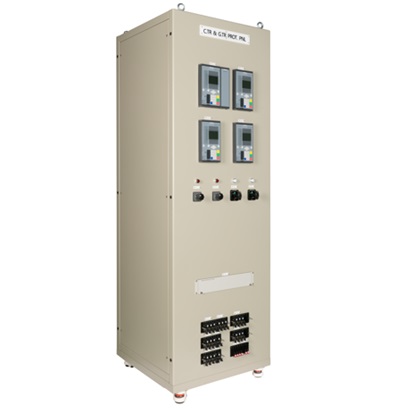

변압기 보호반 (C.TR & G.TR Protection Panel)
-
■ 제품 개요
변압기 보호반은 STATCOM 시스템 내 핵심 전력변환 설비인 변압기를 보호하기 위해 설계된 고신뢰성 보호 시스템이다.
고장 상황 발생 시 빠르고 정확하게 보호 계전기를 동작시켜 설비 손상을 최소화하며,
다양한 고장 시나리오를 고려한 복합 보호 기능을 제공한다.
■ 주요 사양
- 적용 시스템 전압: 345kV, 154kV급
- 주요 보호 계전기(SIEMENS SIPROTEC 5): 87T, 50/51, 51N
- 통신 지원: IEC 61850 MMS, GOOSE 통신 지원
- 외함 보호 등급: 고객 요구사항 반영
■ 특징 및 장점
- 다권선 변압기 및 단권변압기 보호 지원
- 차동 보호 기능
- 고장 파형 기록 및 자동 보고 기능 내장
- 이중화 통신망 구성 지원
■ 선택 가능한 옵션
- 보호 계전기 이중화 구성
- 고장 기록 서버와 연동 가능한 디지털 포맷 로그 출력
- 패널 내부 온도/습도 모니터링 센서 추가

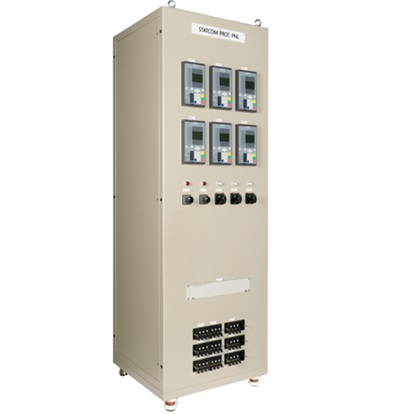

STATCOM 보호반 (STATCOM Protection Panel)
-
■ 제품 개요
STATCOM 보호반은 Static Synchronous Compensator(STATCOM) 설비를 외부 고장이나 설비 이상으로부터 보호하기 위해
설계된 전용 보호 시스템이다.
계통 사고 및 내부 고장 발생 시 신속한 보호 계전기 동작을 통해 설비 손상을 최소화하고, STATCOM 시스템의 신뢰성과
안정적인 운전을 보장한다.
■ 주요 사양
- 보호 대상: MMC설비
- 주요 보호 계전기(SIEMENS SIPROTEC 5): 과전류(50/51), 접지 과전류
(50N/51N), 차동 보호(87G/87T), 저전압/과전압 보호(27/59), 열동 보호(49), 역상 보호(46)
- 통신 지원: IEC 61850 MMS, GOOSE 통신 지원
- 외함 보호 등급: 고객 요구사항 반영
■ 특징 및 장점
- STATCOM 특성에 최적화된 전용 보호 로직 제공
- 시스템 이중화(Redundant Protection) 구성 가능
- 고장 발생 시 계통 연계 보호 및 자동 차단 기능 지원
- IEC 61850 기반 통신을 통한 빠른 고장 인지 및 트립 전송
- 고장 데이터(COMTRADE 파일) 자동 저장 및 분석 지원
■ 선택 가능한 옵션
- 보호 계전기 이중화 구성 가능
- 외부 고장 연계 보호 기능 추가 (모선 고장, 선로 고장 대응)
- 사용자 요구 사항에 기반한 맞춤 제작 가능

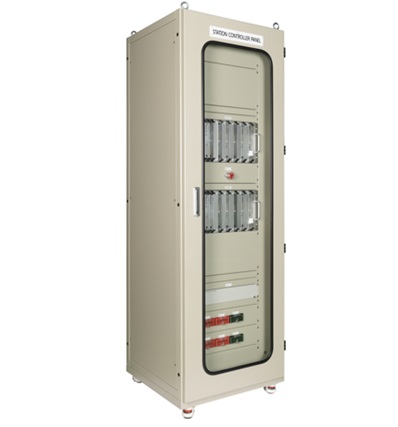

STATCOM 제어반 (STATCOM Control Panel)
-
■ 제품 개요
STATCOM 제어반은 변전소 또는 전력계통 내 설치된 STATCOM(Static Synchronous Compensator) 시스템을 통합적으로
관리 및 제어하기 위해 설계된 전용 제어 패널이다.
STATCOM의 운전 상태 감시, 운전 모드 제어, 고장 경보 및 인터락 기능을 수행하여 시스템의 안정적이고 신속한 운영을
지원한다.
■ 주요 사양
- 적용 시스템 전압: 345kV, 154kV급
- 제어 방식: 중앙 집중형 또는 분산 제어형(선택 가능)
- 통신 지원: IEC 61850 MMS, GOOSE, SNTP(시간 동기화) 지원
- 외함 보호 등급: 고객 요구사항 반영
■ 특징 및 장점
- STATCOM 운전 모드 전환(무효 전력 제어, 전압 제어 등) 지원
- 실시간 제어 데이터 및 운전 이력 관리 기능 제공
- 주요 보호장치(과전류, 저전압, 통신장애 등) 인터락 기능 내장
- 이중화 제어 네트워크(PRP/HSR)를 통한 고가용성 구성 가능
- 전력 계통과 연동된 자동 복구 기능(Auto Recovery) 지원
■ 선택 가능한 옵션
- 제어 시스템 이중화(Redundant Controller) 구성 가능
- 사용자 요구 사항에 따른 운전 화면 및 제어 로직 커스터마이징 가능

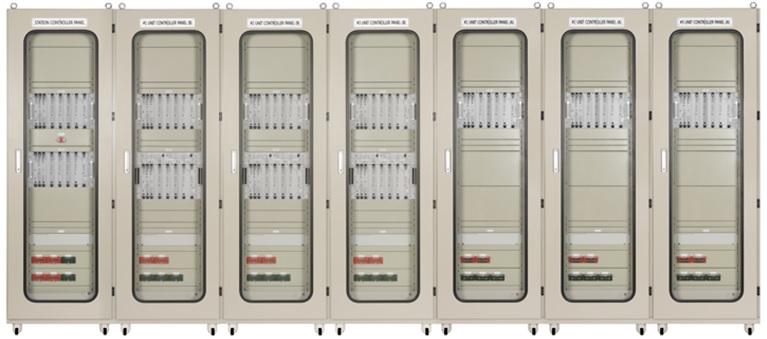

STATCOM Phase Unit 제어반 (Phase Unit Controller Panel)
-
■ 제품 개요
STATCOM Phase Unit 제어반은 STATCOM 시스템 내 각 위상별(Phase별) 변환 모듈을 독립적으로 제어하고
감시하기 위해 설계된 전용 제어 패널이다.
각 상(Phase) 단위로 개별 운전 및 고장 관리를 가능하게 하여, 시스템 유연성과 신뢰성을 높이고 고장 발생 시
신속한 부분 분리 운전을 지원한다.
■ 주요 사양
- 제어 대상: STATCOM 각 위상별 변환 모듈 (R/S/T Phase Unit)
- 제어 기능: 운전 상태 감시, 고장 감지 및 자동 제어
- 통신 지원: IEC 61850 MMS, GOOSE 통신 지원
- 외함 보호 등급: 고객 요구사항 반영
- 케이블 입출력: 하부 또는 상부 인출 방식(선택 가능)
■ 특징 및 장점
- 위상별 독립 제어 및 상태 모니터링 지원
- 위상 단위 고장 발생 시 자동 분리 및 잔여 위상 운전 가능
- 고장 감지 시 자동 복구 시퀀스(Auto Reset Sequence) 운용 가능
- 운전 이벤트 및 고장 이력 실시간 저장 및 조회
- 디지털 통신 기반 신속한 제어 명령 전송
■ 선택 가능한 옵션
- 위상별 제어 시스템 이중화(Redundant Phase Control) 지원
- 터치스크린 기반 위상별 운전 상태 인터페이스 추가 가능
- 사용자 요구 사항에 기반한 맞춤형 기능 설계 가능

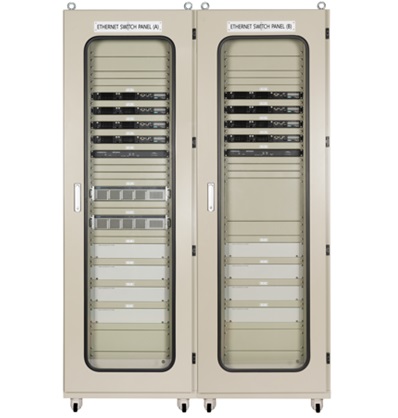

이더넷 스위치 통신반 (Ethernet Switch Communication Panel)
-
■ 제품 개요
이더넷 스위치 통신반은 STATCOM 시스템 내 각종 보호반, 제어반, 고장기록반 등 설비 간의 디지털 통신을 안정적이고
고가용성 있게 구성하기 위해 설계된 전용 패널이다.
IEC 61850 기반 통신을 지원하며, PRP 또는 HSR 방식의 통신 이중화 구성을 통해 통신망 장애 시에도
무중단 운영을 가능하게 한다.
■ 주요 사양
- 적용 통신 프로토콜: IEC 61850 MMS, GOOSE, Sampled Value(SV)
- 주요 장비: IEC 61850 인증 이더넷 Managed Switch 설치
- 통신망 구성: PRP (Parallel Redundancy Protocol) 또는 HSR (High-availability Seamless Redundancy) 지원
- 포트 사양: RJ-45 및 광 포트(SFP) 제공, 100Mbps/1Gbps 지원
- 외함 보호 등급: 고객 요구사항 반영
- 케이블 입출력: 하부 또는 상부 인출 방식 선택 가능
■ 특징 및 장점
- STATCOM 시스템에 최적화된 고신뢰성 통신 인프라 제공
- 이더넷 기반 고속 통신망 구축으로 신속한 데이터 송수신 지원
- PRP/HSR 이중화 구성으로 단일 고장에도 통신 연속성 확보
- 네트워크 관리기능(SNMP) 및 통신 장애 모니터링 지원
- 확장 가능한 포트 구성으로 다양한 계통 규모 대응 가능
■ 선택 가능한 옵션
- 통신망 이중화(PRP/HSR) 선택 적용 가능
- 네트워크 장애 이력 로깅 시스템 추가
- 사용자 요구 사항에 따른 포트 수량 및 구성 변경 가능

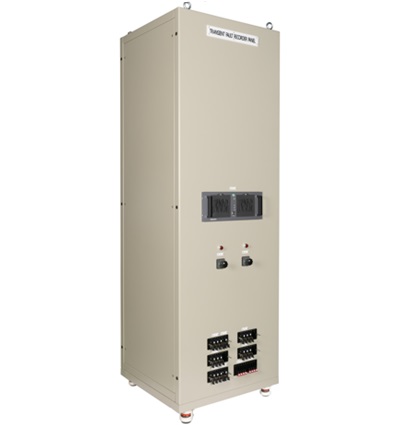

고장기록반 (Fault Recorder Panel)
-
■ 제품 개요
고장기록반은 STATCOM 시스템 및 변전소 설비에서 발생하는 이상 현상이나 고장 이벤트를 고해상도로 기록하고,
이후 정밀 분석을 지원하기 위해 설계된 전용 기록 패널이다.
전압, 전류 및 접점 신호 등 주요 파라미터를 디지털 방식으로 샘플링하여 저장하며, 고장 발생 전후 데이터를 확보하여
사고 분석 및 계통 보호에 기여한다.
■ 주요 사양
- 기록 대상: 전압(V), 전류(I), 디지털 접점 입력 신호
- 기록 방식: 디지털 샘플링 기반(최대 32채널 이상 지원 가능)
- 통신 지원: IEC 61850 MMS, GOOSE, FTP를 통한 데이터 전송
- 고장 데이터 형식: COMTRADE, PQDIF 포맷 지원
- 외함 보호 등급: 고객 요구사항 반영
- 케이블 입출력: 하부 또는 상부 인출 방식 선택 가능
■ 특징 및 장점
- 고장 발생 전후 이벤트 자동 기록 (Pre-Fault/Post-Fault)
- 다양한 트리거 조건 설정 가능 (전압, 전류 임계치, 디지털 신호 등)
- 고장 이력 데이터의 장기 저장 및 백업 지원
- 원격 접속을 통한 고장 데이터 다운로드 및 실시간 모니터링 가능
- 다중 고장 시나리오에 대한 연속 기록 기능 제공
■ 선택 가능한 옵션
- 데이터 기록 주기 및 해상도 사용자 설정 가능
- 이중화 기록 시스템 구성 가능
- 사용자 요구 사항에 따른 맞춤형 트리거 조건 설정 가능

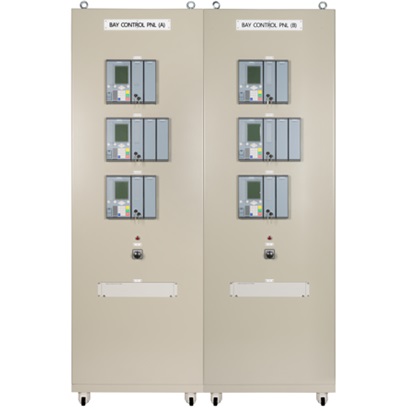

BAY 제어반 (Bay Control Panel)
-
■ 제품 개요
BAY 제어반은 가스절연개폐장치(GIS) 설비의 각 BAY(배전모듈) 단위의 주요 전기 기기를 제어하고 상태를 감시하기 위해
설계된 전용 제어 패널이다.
차단기(CB), 단로기(DS), 접지스위치(ES) 등의 기기 운전 및 인터락 보호 기능을 통합하여 전력 계통의 안정적 운전과
신속한 고장 대응을 지원한다.
■ 주요 사양
- 제어 대상: 차단기(CB), 단로기(DS), 접지스위치(ES)
- 통신 지원: IEC 61850 MMS, GOOSE 통신 지원
- 외함 보호 등급: 고객 요구사항 반영
- 케이블 입출력: 하부 또는 상부 인출 방식 선택 가능
■ 특징 및 장점
- 각종 기기의 상태(열림/닫힘/접지) 실시간 모니터링 지원
- 운전 중 오조작 방지를 위한 인터락(Interlock) 제어 기능 내장
- 고장 발생 시 보호 계전기와 연계된 트립(Trip) 및 차단 제어 가능
- 디지털 통신 기반 고속 제어 및 신호 전송 지원
- 다중 BAY를 통합 관리할 수 있는 확장형 제어 구성 가능
■ 선택 가능한 옵션
- 자동 복구 시퀀스(Auto Reclosing) 제어 기능 추가 가능
- 터치스크린 기반 운전 및 모니터링 화면 제공 가능
- 사용자 요구 사항에 따른 BAY 제어 로직 커스터마이징 가능
